УОДН 360-250-250

УОДН 360-250-250УОДН 360-250-250
Для нефтепродуктов
Для вязких жидкостей
Для загрязненных жидкостей
Подача, м³/час:
400…800
Напор, м:
85 … 40
Высота всасывания, м:
8
Вязкость, сСт:
500
Размер твёрдых частиц, мм:
10
Для уточнения стоимости оставьте свои контактные данные
Новинка 2014 года! Разработан по заказу АК "Транснефть". Очень эффективен: дает хороший напор и производительность - 600 м3/ч при 70 метрах напора.
Особенности: высокая устойчивость к абразивному износу и высокие антикавитационные показатели.

Карта заказа оседиагонального насоса и насосной установки

Код                Значение

1

Тип установки

УОДН

Установка оседиагонального насоса

ОДН

Оседиагональный насос

2

Диаметр рабочего колеса

360

360 мм

3

Диаметр условного прохода входного фланца

250

Ду 250 мм

4

Диаметр условного прохода выходного фланца

250

Ду 250 мм

5

Мощность электродвигателя

200

200 кВт

6

Тип уплотнения

М

Манжетное

Т

торцовое 36УТ

Пример обозначения при заказе

1

2

3

4

5

6

УОДН

360

250

250

200

М

ОДН

360

250

250

Особенности оседиагональной (шнековой) насосной установки

  • высокая устойчивость к абразивному износу
  • обладает уникальными антикавитационными свойствами
  • комплектация с возможностью самовсасывания

Комплектация насосной установки УОДН 360-250-250

  • манжетное уплотнение
  • торцовое уплотнение
  • двойное торцовое уплотнение
  • в комплекте с самовсасывающим оборудованием
  • взрывозащищенный электродвигатель
  • маслобензостойкие рукава с быстроразъемными соединениями

Технические характеристики товара "УОДН 360-250-250"

Подача, м³/час400 … 800
Напор, м85...40
Высота всасывания на нормальном режиме, м, не более8
Температура перекачиваемой жидкости, °С-20..+90
Объемная концентрация твердых частиц, %, не более10
Максимальный размер твердых частиц, мм, не более10
Вязкость перекачиваемой жидкости, сСт, не более500
Плотность перекачиваемой жидкости, кг/м³, не более1000
Мощность привода, кВт200
Частота вращения вала насоса об/мин3000<sub>(-80)</sub>
На графике представлены технические характеристики УОДН 360 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.

Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
  • Коэффициент напора Кн = 0,85;
  • Коэффициент подачи Кq = 0,80.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

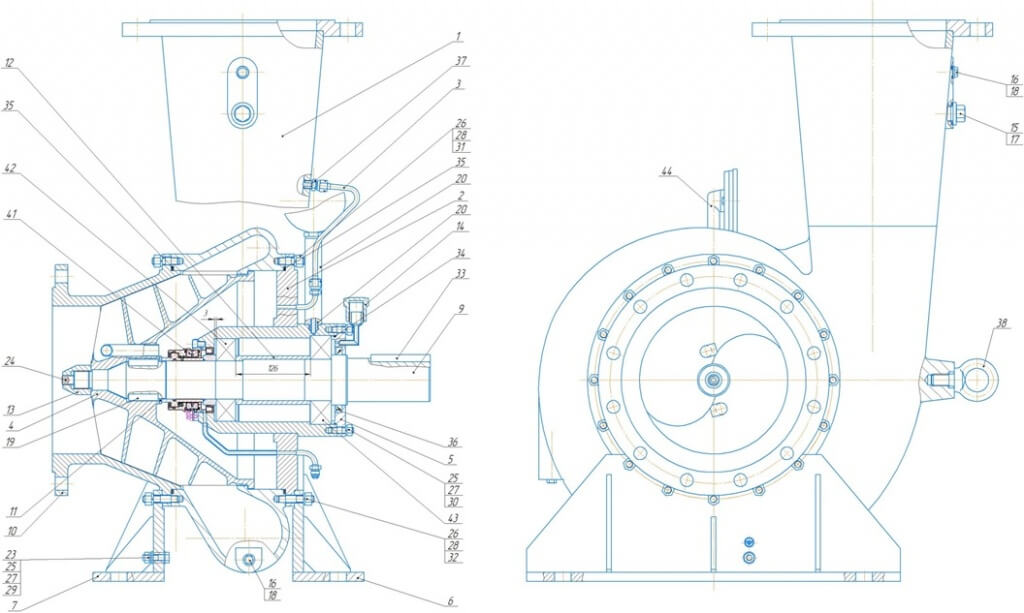

ОДН 360-250-250

500

Х

744х1220х885

Х

УОДН 360-250-250

1980

2500

1810х2150х1100

2600х2000х1700

НазваниеПодача, м³/часНапор, мКонцентрация твердых частиц в жидкости, %, не болееМаксимальный Размер твердых частиц, ммТип уплотнения: М-манжетное,
Т-торцевое,
ДТ-двойное торцевое
ПитаниеМощность двигателя, кВтЧастота вращения, об/мин
УОДН 120-100-6527...5413...825М3/38033000<sub>(-80)</sub>
УОДН 130-100-7520…7018…825М, Т3/3805,53000<sub>(-150)</sub>
УОДН 170-150-12590…19830 … 1655М3/38018,53000<sub>(-80)</sub>
УОДН 200-150-12575…18552 … 281010М, Т, ТД3/380303000<sub>(-80)</sub>
УОДН 201-125-8050…9560 … 301010М, Т, ДТ3/38018,5 3000<sub>(-80)</sub>
УОДН 240-175-15050…30070 … 32105М, Т, ДТ3/380553000<sub>(-80)</sub>
УОДН 290-150-12536…18030 … 201020М, Т3/38018,51500<sub>(-50)</sub>
УОДН 300-200-150100...45090 … 351020М, Т, ДТ3/38090, 1103000<sub>(-80)</sub>
УОДН 360-250-250400…80085 … 401010М, Т3/3802003000<sub>(-80)</sub>
УОДН 440-400-350250…100055 … 372020М, Т, ДТ3/3802001500<sub>(-50)</sub>
Мотопомпа дизельная МОДН "Заря" 120/7010…8534 … 11,5105МДизельный двигатель7,44200<sub>(-100)</sub>
Передвижная установка оседиагонального насоса УОДН 120/65П27...5413...825М3/38033000<sub>(-80)</sub>
Передвижная установка оседиагонального насоса УОДН 130/70П20…7018…825М, Т3/3805,53000<sub>(-150)</sub>
Передвижная установка оседиагонального насоса УОДН 170/100П90…19830 … 1655М3/38018,53000<sub>(-80)</sub>
Погружной насос НПШГ 201-125-8050...9560…301010М, Т, ДТГидропривод18,53000<sub>(-80)</sub>
Погружной насос НПШГ 120-100-6527…5413…825МГидропривод33000<sub>(-80)</sub>

Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90

Для того, чтобы узнать стоимость насоса и получить технико-коммерческое предложение, скачайте опросный лист - и отправьте на sales@oilpump.ru , или воспользуйтесь формой обратной связи в конце страницы. Наши менеджеры свяжутся с Вами в ближайшее время для выставления коммерческого предложения.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 360-250-250

500

Х

744х1220х885

Х

УОДН 360-250-250

1980

2500

1810х2150х1100

2600х2000х1700
